Котёл паровой ДЕ 1,0-14 т/ч

Технические характеристики

Вид топлива	газ	мазут
Производительность, т/ч	1,0
Давление пара, не более, МПа (кгс/см²/)	1,4 (14)
Температура пара на выходе, °С	194
Расход топлива, кг/ч м³/ч	80,6 84,8
Давление топлива, кгс/см²/	0,012	0,16
Температура воды на входе, °С	50	100
Расчетный КПД без экономайзера, %	84,9	83
Расчетный КПД с экономайзером, %	93	88,6
Уголь-75%	мазут -85%	растительные отходы-80%

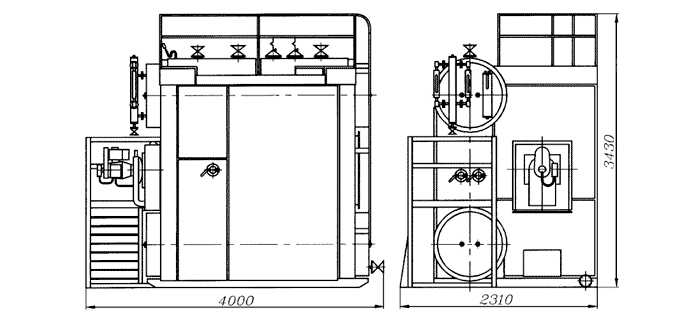

Длина Ширина Высота	3240 1900 2645	4000 2310 3430

Паровой котел предназначен для получения 1 тонны насыщенного пара в час абсолютным давлением до 14 МПа (кгс/см2/) для работы на природном газе, легком жидком топливе и мазуте. Поставляются заказчику одним транспортабельным блоком в обшивке и изоляции. Котлы представляют собой конструкцию, состоящую из верхнего и нижнего барабанов, конвективного пучка, переднего, бокового и заднего экранов, образующих топочную камеру. Топочная камера отделена от конвективной части газоплотным экраном, в котором имеется окно для выхода газов в конвективный пучок. Конвективный пучок состоит из коридорно-расположенных труб наружным диаметром 51x2,5 мм. Котлы комплектуются газовой, жидкотопливной или комбинированной горелкой, дутьевым вентилятором, питательным насосом, запорно-регулирующей арматурой, приборами КИП, щитом управления и автоматикой безопасности. По желанию заказчика котлы могут комплектоваться дымососом, экономайзером и блочной водоподговительной установкой. Котлы имеют небольшие габариты и массу, транспортабельны всеми видами транспорта.
