Котёл паровой Е-2,5-1,4 ГМ (ДСЕ-2,5-14 ГМ)

Техническая характеристика

Вид сжигаемого топлива
Природный газ
Мазут
Расход расчетного топлива, м3/ч (кг/ч)
200
192
Производительность, т/ч
2,5
Рабочее давление воды, МПа (кгс/см2/)
1,3 (13)
Температура воды на входе, °С
50
100
Температура пара, °С
194
Расчетный КПД котла с экономайзером, %
90
88

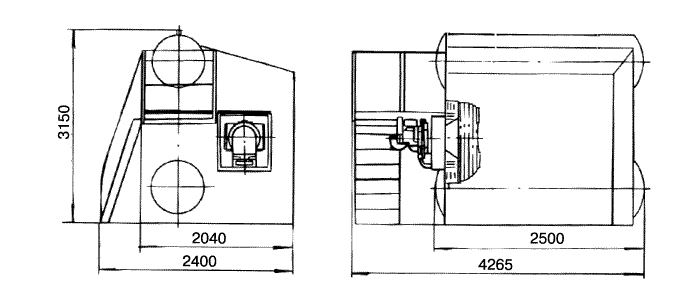

Габаритные размеры, мм
Длина
Ширина
Высота

4265
2400
3150
Масса транспортабельного блока, кг
5565

Котел предназначен для получения пара, находящегося под избыточным давлением не более 1,3 МПа (13 кгс/см2/) и температурой не выше 194°С, используемого для технологических нужд при сжигании природного газа или мазута.

Котёл включает в себя блок котла, горелку, питательный насос, комплект автоматики и запорную арматуру.

Блок котла поставляется собранным на опорной раме с установленной горелкой. Питательный насос, арматура, а также отдельные узлы и детали, входящие в комплект поставки в соответствии с чертежами, но не установленные на блоке котла Е-2,5 из-за условий транспортировки, поставляются отдельными грузовыми местами.

Котёл представляет собой двухбарабанную безколлекторную конструкцию с трубной системой, набранной из труб ф51х2,5 мм, и боковым расположением конвективной части относительной топочной камеры. Топочная камера отделена от конвективной части газоплотным экраном, в котором имеется окно для выхода газов в конвективый пучок.

Конвективный пучок состоит из шахматно расположенных труб и продольной перегородки, обеспечивающей разворот газов в пучке и их выход через заднюю стенку котла.

Применение вальцовочных соединений труб с барабаном котла повышает ремонтопригодность, надежность и безопасность котла при эксплуатации.

По желанию заказчика котел комплектуется дымососом.
