Горелки ГМГ

Горелка газомазутная ГМГ-1,5; ГМГ-2; ГМГ-4; ГМГ-5,5/7; предназначены для раздельного сжигания природного газа или жидкого топлива в паровых котлах типа ДКВр паропроизводительностью от 2,5 до 20 т/ч.

Наименование показателя	Значение, [диапазон]
Наименование показателя	ГМГ-1,5	Г МГ-2	ГМГ-4	ГМГ-5,5/7
Номин. тепловая мощность, МВт [Гкал/ч]	1,74[1,5]	2,33[2,0]	4,65[4,0]	5,82[5,0]
Коэф. рабочего регулированияпо тепловой мощности	5
Номинальное давление газа перед горелкой, кПа [кгс/м]²	5[500]	3,6[360]	3,8[380]
Номинальное давление мазута перед горелкой. МПа [кгс/см]²	1,6[16]	2[20]
Номинальный расход газа, м/ч³	180	235	470	590
Номинальный расход мазута, кг/ч	160	210	420	520

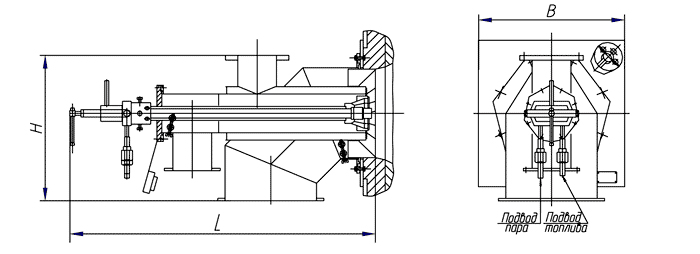

Габаритные размеры, мм -L -B-H	1015520465		1260600630	1425600720
Масса, кг	90	140	150
Применяемость к котлам	ДКВр-2,5	ДКВр-4	ДКВр-6,5	ДКВр-10, ДКВр-20
