Блок мазутоподготовки БМП

Блок мазутоподготовки БМП предназначен для фильтрации и подогрева мазута марок М40 и М100 до температуры 100-110°С и подачи его из приемных емкостей под определенным давлением к котлам малой мощности.

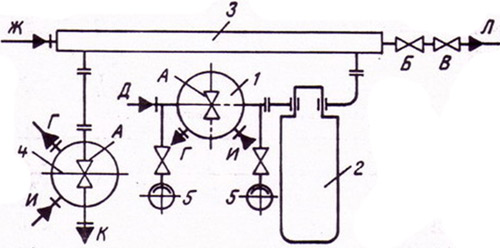

Схема блока БМП

1-фильтр грубой очистки мазута; 2-агрегат электронасосный; 3-подогреватель мазута; 4-фильтр тонкой очистки мазута; 5-манометры.
А-клапан сброса воздуха из фильтров мазута; Б-клапан сброса воздуха из подогревателя мазута;
В-кондесатоотводчик на линии отвода конденсата подогревателя, Dy32; Г-патрубок слива мазута,Dy20;
Д-патрубок входа мазута, Dy40; Ж-вход пара, Dy50; И-патрубок входа продувочного пара, Dy20; К-патрубок выхода мазута, Dу40; Л-выход конденсата, Dy32.
