Фильтры мазута типа ФМ (грубой и тонкой очистки)

Фильтры мазута типа ФМ предназначены для грубой и тонкой очистки топочных мазутов от твердого остатка нефтяных фракций, механических примесей. Устанавливаются в системах мазутного хозяйства промышленных и отопительных котельных. Представляют собой вертикальный сварной цилиндрический сосуд с плоской крышкой, эллиптическим нижним днищем. На опорах имеются отверстия для фундаментных болтов.

На корпусе установлены патрубки с фланцами для подвода и отвода мазута, подвода пара для продувки, слива мазута. Внутри корпуса, между крышкой и опорным кольцом, крепится болтами фильтрующий элемент, представляющий собой металлический каркас с натянутой по нему сеткой из нержавеющей проволоки.

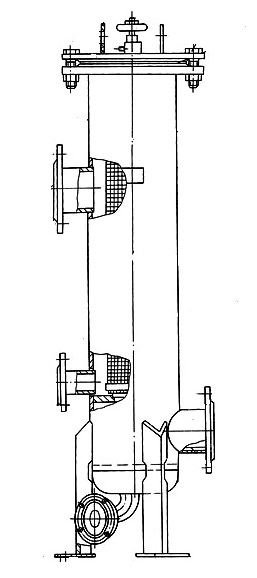

Рис. Фильтр мазута грубой и тонкой очистки

Технические характеристики

Наименование показателя

ФМ 25-30-65
(грубая очистка)

ФМ 25-30-240
(тонкая очистка)

Производительность, т/ч

30

30

Допускаемое рабочее давление, МПа

2,5

2,5

Температура среды, оС

60-200

60-200

Площадь поверхности фильтрации, м2

0,315

0,315

Количество отверстий на 1 см2
фильтрующей сетки, шт


65


240

Гидравлическое сопротивление
чистого фильтра, МПа, не более


0,010


0,015

Размер ячейки в фильтрующем элементе, мм

0,9Ѕ0,9

0,4Ѕ0,4

Вместимость, м3

0,035

0,035

Габаритные размеры, мм:



диаметр корпуса

360

высота

1370

Масса, кг

107
