Подогреватели мазута ПМ
Подогреватели мазута предназначены для подогрева промышленного мазута перед подачей его в форсунки горелок котлоагрегатов, устанавливаемых в системах мазутоподготовки стационарных котельных.
Подогреватели мазута изготавливаются в соответствии с требованиями ПБ 03-384-00 "Правила устройства и безопасной эксплуатации сосудов, работающих под давлением".
По трубкам трубной системы подогревателя мазута движется мазут, в межтрубном пространстве - пар.
Обозначение |
Поверхность теплообмена, м2 |
Произво-дитель-ность, т/час
|
Давление пара/мазута МПа (кгс/см2) |
Температура мазута, °C |
Гидравлическое сопротивление, м.в.с.
|
|
на входе не менее, °C |
Выходе не менее, °C |
|||||
ПМ-25-4 |
7,4 |
4,0 |
1,3(13)/2,5(25) |
60 |
115 |
2,2 |
ПМ-25-6 |
11,1 |
6,0 |

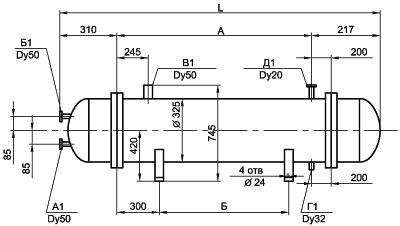

Подогреватель мазута представляет собой горизонтальный аппарат, состоящий из корпуса, трубной системы жесткой конструкции и 2-х крышек - передней и задней.
Условное обозначение
XXX-1 - тип подогревателя
XX-2 - рабочее давление мазута, кгс/cм2
X-3 - производительность, т/час.
Пример условного обозначения
Подогреватель мазута с эллиптическими днищами, рабочим давлением мазута 25 кгс/см2 и производительностью 4 т/час:
ПМ 25-4
