Топки механические ТЧЗ-2, ТЧЗ

Топки механические ТЧЗ с пневмомеханическими забрасывателями и цепной решеткой обратного хода предназначены для слоевого сжигания каменных и бурых углей в паровых и водогрейных котлах теплопроизводительностью до 58 МВт и промышленных печах.

Топка работает по принципу непрерывного заброса топлива на горящий слой, что в сочетании с медленным обратным движением цепной чешуйчатой решетки обеспечивает нижнее зажигание по всей площади колосникового полотна и стабильное горение.

Особенностью топок является совмещение механического, как основного, и пневматического заброса топлива, позволяющего оптимизировать горение пылевых фракций в топочном объеме. Конструкция топки позволяет автоматизировать процесс горения.

Техническая характеристика

Диапазон изменения нагрузки, %: 25-100
Коэффициент избытка воздуха за топкой: не более 1,35-1,5
Потери тепла от химического недожога, %: не более 0,5-1
Потери тепла от механического недожога, %: не более 8,0
Основной вид топлива: каменные и бурые угли
Влажность топлива , %: до 40
Зольность топлива, %: до 35
Содержание мелочи (0-6 мм), %: до 60
Максимальный размер куска, мм: до 40

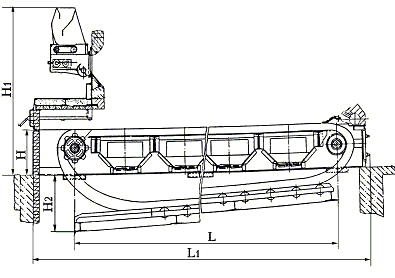

Основные конструктивные параметры

Наименование параметра Типы топок
ТЧЗ-2,7/5,6 ТЧЗ-2-2,7/6,5 ТЧЗ-2,7/8,0 ТЧЗ-4,92/8,0
Расстояние между осями валов L, мм 5600 6500 8000 8000
Длина L1, мм 7175 8075 9310 9775
Ширина колосникового полотна В, мм 2700 2700 2700 4920
Высота Н, мм 690 690 690 850
Высота Н1, мм 3015 3015 3015 3175
Высота Н2, мм 580 520 580 1015
Масса, кг 24400 26800 28850 63600
