Топки механические ТЧЗМ-2

Топки механические ТЧЗМ-2 предназначены для сжигания твердого топлива в паровых котлах паропроизводительностью до 25 т/ч, в водогрейных котлах теплопроизводительностью до 35 МВт, могут применяться в промышленных печах.

Топка работает по принципу непрерывного заброса топлива на горящий слой, что в сочетании с обратным движением цепной чешуйчатой решетки обеспечивает нижнее зажигание по всей площади колосникового полотна и стабильное горение.

Особенностью топок является совмещение механического, как основного, и пневматического заброса топлива, позволяющего оптимизировать горение пылевых фракций в топочном объеме. Конструкция топки позволяет автоматизировать процесс горения топки.

Техническая характеристика

Диапазон изменения нагрузки, %: 25-100
Коэффициент избытка воздуха за топкой: не более 1,35-1,5
Потери тепла от химического недожога, %: не более 0,5
Потери тепла от механического недожога, %: не более 7,0
Основной вид топлива: каменные и бурые угли
Влажность топлива, %: до 40
Зольность топлива, %: до 35
Содержание мелочи (0-6 мм), %: до 60
Максимальный размер куска, мм: до 40

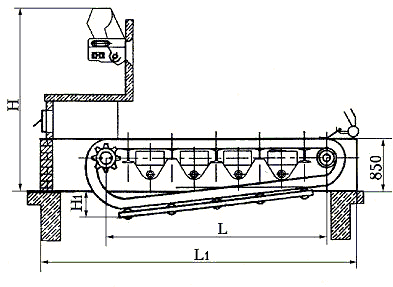

Основные конструктивные параметры

Наименование параметра Типы топок
ТЧЗМ-2,7/4 ТЧЗМ-2,7/5,6 ТЧЗМ-2-2,7/6,5 ТЧЗМ-2-2,7/8,0
Расстояние между осями валов L, мм 4000 5600 6500 8000
Ширина колосникового полотна В, мм 2700 2700 2700 2700
Длина L1, мм 5620 7190 8120 9620
Высота Н, мм 3175 3175 3175 3175
Высота Н1, мм 620 700 750 1185
Масса, кг 21200 25300 28800 33400
