Сепаратор непрерывной продувки (ДУ 300мм)
Сепаратор непрерывной продувки Dу 300 мм — циклонного типа, предназначен для разделения пароводяной смеси при продувке паровых котлов на пар и воду за счет действия центробежных сил, обусловленных тангенциальным вводом воды в сепаратор.

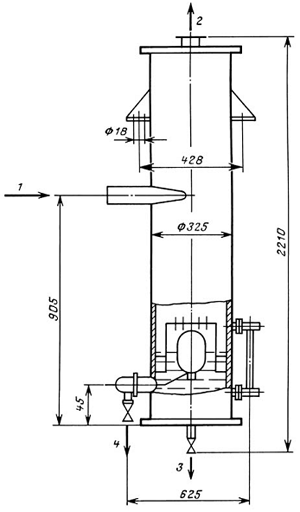

Рис.1 Сепаратор непрерывной продувки Ду 300: 1 — вход продувочной пароводяной смеси Ду 150; 2 — выход пара Ду 80; 3 — дренаж Ду 15; 4 — выход от сепарированной воды Ду 40
|
Наименование параметров |
Величина |
|
Расход пара, т/ч |
1,0 |
|
Рабочее давление, МПа, не более |
0,06 |
|
Температура рабочей среды, °С, не более |
113 |
|
Вместимость сепаратора, м3 |
0,15 |
|
Габаритные размеры, мм диаметр ширина высота Масса, кг |
325 942 2210 150 |
