Подогреватели пароводяные ПП
Подогреватели пароводяные типа ПП предназначены для подогрева воды, поступающей на химводоочистку в отопительных, отопительно-производственных и производственных котельных. Представляет собой аппарат горизонтального типа, с неподвижными трубными решетками.

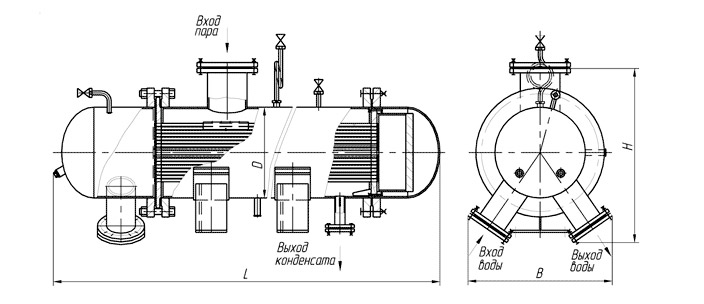

Подогреватель пароводяной состоит из трубной системы, передней и задней крышек, арматуры и КИП.
Технические характеристики подогревателей пароводяных
|
Наименование изделия
|
Среда
|
Давление, МПа
|
Температура среды, oС
|
Теплопроиз-водительность,*** Гкал/ч
|
Поверх. нагрева, м2
|
Расход воды номинальный, т/ч
|
Размеры, мм
|
Масса, кг
|
||||
|
На входе
|
На выходе
|
Наруж. диаметр
|
Длина
|
Ширина
|
Высота
|
|||||||
| Подогреватель пароводяной ПП2-6-2-II** |
Пар вода*
|
0,2/1,6
|
70
|
95
|
0,585
|
6,3
|
29,2
|
325
|
2550
|
570
|
570
|
465
|
| Подогреватель пароводяной ПП2-9-7-II |
0,7/1,6
|
70
|
130
|
1,63
|
9,5
|
32,4
|
325
|
3550
|
570
|
710
|
559
|
|
| Подогреватель пароводяной ПП2-17-7-II |
0,7/1,6
|
70
|
130
|
2,98
|
17,2
|
59,0
|
426
|
3575
|
670
|
1065
|
730
|
|
| Подогреватель пароводяной ПП1-21-2-II |
0,2/1,6
|
70
|
95
|
1,99
|
21,2
|
103,5
|
530
|
2800
|
800
|
1050
|
1230
|
|
| Подогреватель пароводяной ПП2-24-7-II |
0,7/1,6
|
70
|
130
|
4,22
|
24,4
|
83,5
|
480
|
3630
|
620
|
860
|
930
|
|
| Подогреватель пароводяной ПП2-24-7-IV |
0,7/1,6
|
70
|
150
|
2,94
|
24,4
|
41,7
|
480
|
3630
|
620
|
860
|
920
|
|
| Подогреватель пароводяной ПП1-32-7-II |
0,7/1,6
|
70
|
130
|
5,57
|
32
|
110,5
|
530
|
3800
|
770
|
940
|
1370
|
|
| Подогреватель пароводяной ПП1-32-7-IV |
0,7/1,6
|
70
|
150
|
3,88
|
32
|
55,0
|
530
|
3800
|
770
|
940
|
1380
|
|
| Подогреватель пароводяной ПП1-53-7-IV |
0,7/1,6
|
70
|
150
|
6,55
|
53,9
|
93,0
|
630
|
3915
|
840
|
1026
|
1808
|
|
| Подогреватель пароводяной ППВ-25 |
0,02/0,7
|
104,2/5
|
104,2/43
|
-
|
3,97
|
25,0
|
273
|
1345
|
620
|
810
|
275
|
|
* В числителе указаны среда и ее параметры в корпусе, в знаменателе - то же в трубной системе.
** В обозначении подогревателей цифра, следующая за буквами ПП обозначает модификацию: 1 - эллиптическое днище, 2 - плоское днище. Римская цифра в конце обозначения количество ходов по воде.
*** Теплопроизводительность подогревателей определена с учетом температуры среды, расхода воды и рабочего давления, приведенных в таблице.
