Подогреватели водоводяные многосекционные

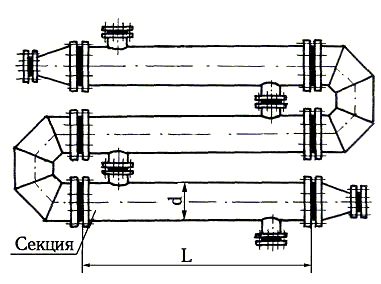

Подогреватели водоводяные многосекционные разъемные предназначены для систем отопления и горячего водоснабжения. Подогреватели состоят из n количества секций длиной L=2, 3 и 4 м, диаметром d=57…530 мм.
Подогреватели выпускаются на условное давление 1,0(10) и 1,6(16) МПа (кгс/см2) и температурой нагреваемой и обогреваемой воды не выше 115 оС.
Секция набирается из латунных трубок диаметром 16 мм.
Поверхность теплообмена одной секции (в зависимости от длины) составляет 0,36-82,7 м2.
Общая поверхность нагрева определяется путем умножения количества секций (n) на поверхность нагрева одной секции.
Пример условного обозначения подогревателя, указываемого в договоре: ПВ-57х2х1,0х3; где ПВ-подогреватель;
57-диаметр секции; 2-длина секции; 1,0-условное давление; 3-количество секций.
Основные конструктивные параметры
| № типа | Обозначение подогревателя | Наружный диаметр секции | Условное давление МПа (кгс/см2) | Длина секции, м | Поверхность нагрева одной секции, м2 |
| 1 | 2 | 3 | 4 | 5 | 6 |
|
1 2 3 |
ПВ-57х2х1,0 ПВ-57х3х1,0 ПВ-57х4х1,0 |
57 | 1,0 (10) |
2,0 3,0 4,0 |
0,37 0,56 0,75 |
|
4 5 6 |
ПВ-76х2х1,0 ПВ-76х3х1,0 ПВ-76х4х1,0 |
76 | 1,0 (10) |
2,0 3,0 4,0 |
0,65 0,98 1,31 |
|
7 8 9 |
ПВ-89х2х1,0 ПВ-89х3х1,0 ПВ-89х4х1,0 |
89 | 1,0 (10) |
2,0 3,0 4,0 |
1,11 1,68 2,24 |
|
10 11 12 |
ПВ-114х2х1,0 ПВ-114х3х1,0 ПВ-114х4х1,0 |
114 | 1,0 (10) |
2,0 3,0 4,0 |
1,76 2,65 3,54 |
|
13 14 15 |
ПВ-168х2х1,0 ПВ-168х3х1,0 ПВ-168х4х1,0 |
168 | 1,0 (10) |
2,0 3,0 4,0 |
3,40 5,16 6,90 |
|
16 17 18 |
ПВ-219х2х1,0 ПВ-219х3х1,0 ПВ-219х4х1,0 |
219 | 1,0 (10) |
2,0 3,0 4,0 |
5,89 8,93 12,00 |
|
19 20 21 |
ПВ-273х2х1,0 ПВ-273х3х1,0 ПВ-273х4х1,0 |
273 | 1,0 (10) |
2,0 3,0 4,0 |
10,00 15,19 20,30 |
|
22 23 24 |
ПВ-325х2х1,0 ПВ-325х3х1,0 ПВ-325х4х1,0 |
325 | 1,0(10) |
2,0 3,0 4,0 |
13,80 21,00 28,00 |
|
25 26 27 |
ПВ-377х2х1,0 ПВ-377х3х1,0 ПВ-377х4х1,0 |
377 | 1,0(10) |
2,0 3,0 4,0 |
19,80 29,90 40,10 |
|
28 29 30 |
ПВ-426х2х1,0 ПВ-426х3х1,0 ПВ-426х4х1,0 |
426 | 1,0(10) |
2,0 3,0 4,0 |
25,80 39,33 52,50 |
|
31 32 33 |
ПВ-530х2х1,0 ПВ-530х3х1,0 ПВ-530х4х1,0 |
530 | 1,0 (10) |
2,0 3,0 4,0 |
41,00 62,40 83,40 |
